Doe-het-zelf! Excalibur bouwt een led kweeklamp
Het is technisch gezien wellicht best een klus maar je leert er wel een hoop van: de bouw van een Excalibur 1.0 zelfbouw led kweeklamp. En wie zelf bouwt, bepaalt ook zelf welk lichtspectrum zijn kweeklamp uitstraalt. Maar goed, eerst even de spreekwoordelijke kat uit de boom kijken…
Gezien de nogal hoge prijzen die gevraagd worden voor LED groei en bloei kweeklampen wilde ik om er zelf eens een maken. Ik heb door mijn werk en mijn hobby’s (fotografie en cannabis) best wat verstand van elektronica en licht dus waarom niet? Een schrijver ben ik echter niet dus het is een redelijk technisch verslag geworden maar ik hoop dat je er iets aan hebt. Misschien breng ik iemand op het idee om een andere, nog betere versie te maken en heb ik daar zelf ook weer wat aan.
Excalibur 1.0
Alle constructies zijn gemaakt met voorhanden materiaal, dus eigenlijk ziet het er niet uit maar doet wel wat het doen moet.
De afmetingen van de lichtbak zijn 100×36 centimeter. Ik heb hem opgebouwd uit 3 aluminium platen van 36×32 centimeter en 1 millimeter dik. Aluminium hoekprofielen rondom geven de lamp stevigheid en laten de lichtbak op een ‘echte’ kweeklamp lijken. Alles zit met netjes met rivetten (popnagels) bevestigd.
De lichtbalk bestaat uit:

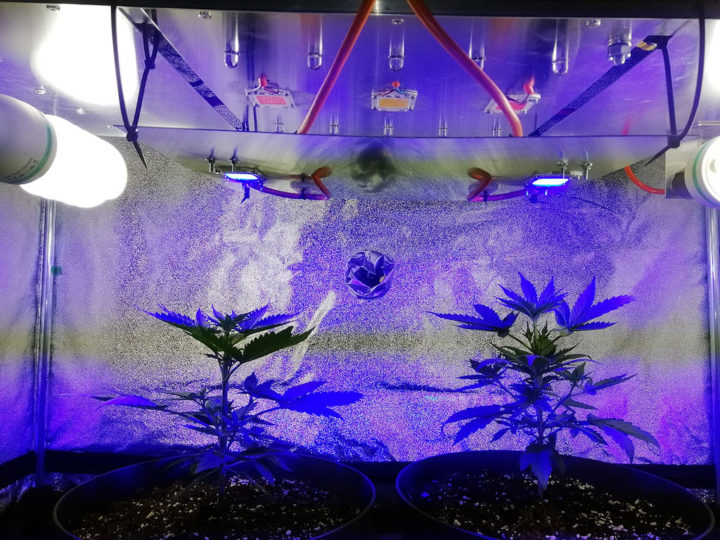

- 2x CFL daglichtlampen dewelke in mijn fotografie gebruikt worden als continue licht. Elke CFL is 85W en heeft een kleurbereik van 5300-5500 Kelvin
- 10x UV 10 mm leds
- 1x 50W COB groeiled
- 1x 30W COB groeiled
- 1x 30W COB Cool White led
De lichtbalk is schakelbaar in 3 standen: CFL, COB en UV zijn apart in en uit te schakelen.
CFL: Straalt een (bijna) volledig kleurbereik uit, waardoor de planten alleen al door deze lampen, 98% van de kleuren van de zon opvangen.
UV LED: Had ik nog liggen van een ander elektronica project, en zou de THC productie moeten verhogen.
Groeiled: Deze stralen licht uit in het bereik van 380-840Nm, dus verondersteld dat dit de volledige cyclus van de planten zijn nut heeft.
Cool White Led: Zit in het 5800-6500K bereik, dus iets meer naar het blauwe toe, ook voor het geval de CFL’s moesten uitvallen.

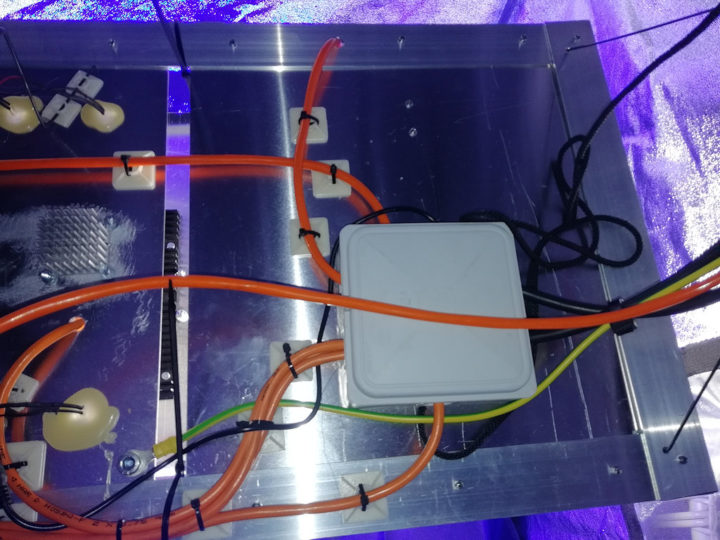

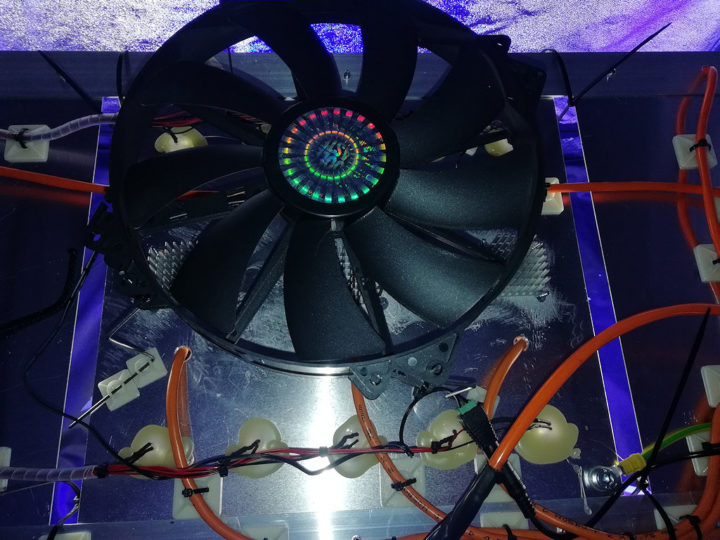

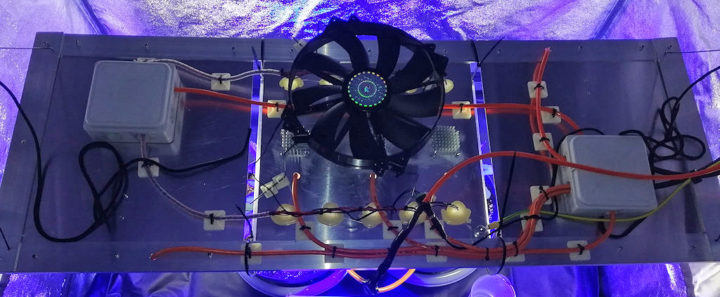

De bovenkant van de lichtbalk heeft twee aftakdozen om de nodige verbindingen te maken, enkele koelvinnen om de COB leds wat koeler te houden en een 200 millimeter pc fan om wat lucht op de koelvinnen te blazen. Dat is echt wel nodig want die worden redelijk heet.

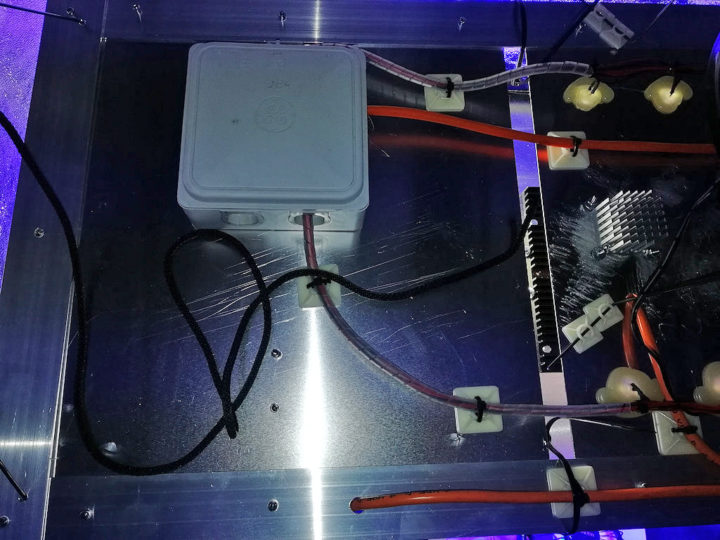

In de linker aftakdoos zit ook de voeding van de UV leds: een 5V gsm lader. Elke UV led heeft een aparte voorschakelweerstand. In de rechter aftakdoos zit de voeding van de fan: het binnenwerk van een kleine 12V adapter.

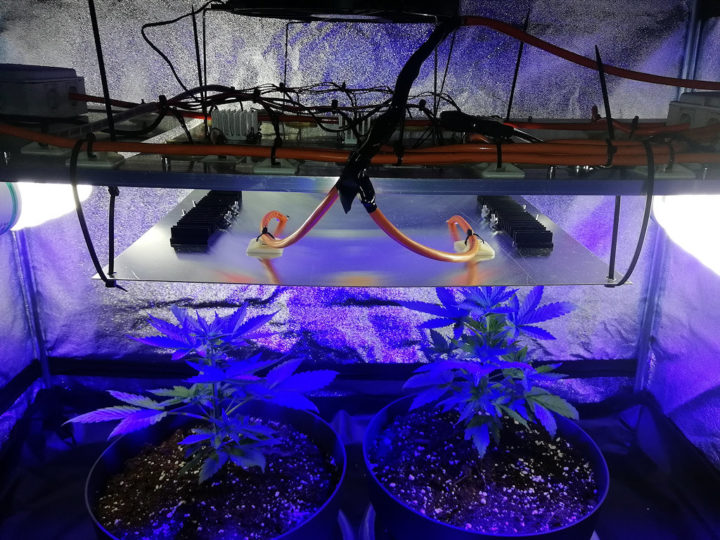

Na een aantal dagen in gebruik, vond ik de groei van de planten niet helemaal naar behoren. Gezien ik heel wat opzoekwerk had gedaan, en op verschillende plekken gelezen had dat bij groei meer blauw licht gebruikt werd door de planten, heb ik even een snelle aanpassing gemaakt. Een aluminium plaat met 2x 50W COB leds in de blauwe kleur en enkele koelvinnen. Deze heb ik onder de middelste plaat gehangen met tie-wraps.
Binnen enkele dagen schoten de planten alle richtingen uit, dus dat bleek een goede beslissing. Binnenkort gaat de aluminium plaat met de blauwe COB leds eraf en gaan de groeileds terug aan, zodat de dames kunnen beginnen te bloeien.
Kostprijs van dit alles: voor mij weinig, omdat ik nog heel wat materiaal had liggen. Ik heb toch maar even een opsomming van wat alles apart kost. Het grootste deel (alle leds) komt via Wish, maar kan eventueel ook via AliExpress of andere Chinese aanbieders aangekocht worden. Alles is ook beschikbaar in Europa, maar dan wel tegen hogere prijzen. Het enige dat in Nederland gekocht is zijn de CFL lampen, die ik gebruik voor mijn fotografie.
- CFL 85W: € 14.95 (normaal € 22)
- 10 mm UV leds: € 2 (Wish)
- 30W & 50W COB Groeiled: € 3-7, afhankelijk bij wie je ze besteld (Wish)
- 50W COB Cool white led: € 3-7, afhankelijk bij wie je ze besteld (Wish)
- 50W COB Blauw led: € 3-7, afhankelijk bij wie je ze besteld (Wish)
- 200 mm PC fan: € 15 (Alternate)
- Aftakdoos: € 5 per stuk (Hubo)
- Koelvinnen voor COB: gerecycleerd, maar per stuk verkrijgbaar voor ongeveer € 1 bij elke elektronicaboer
- Klein materiaal (plakvoetjes, tie-wraps, rivetten, weerstanden, etc.): € 15
- Aluminium platen en profielen had ik nog, alsook de bedrading 2x 0.75 mm², welke hitte- en zuur/oliebestendig is.
- Aarding is apart aangebracht, 4 mm²
- Kostprijs van een aluminium plaat van 100×50 cm 0.5mm dik: € 44 bij Hubo België
- Kostprijs van aluminium hoekprofiel 100 cm, 15x15mm: € 6.75 bij Hubo België
Als ik alles uitreken met de prijzen die hierboven staan, ook van het aluminium, en steeds de hoogste prijzen neem, dan kom ik op een totaal van 198 euro.
€ 198 voor een zelfbouw, aanpasbare lichtbak is nog steeds niet goedkoop te noemen, dat weet ik ook. Rekening houdend dat een groot deel van het materiaal al voorhanden was, blijft voor mij de kostprijs beperkt tot de COB- en UV-leds, dus dit experiment heeft mij persoonlijk slechts een kleine 37 euro gekost.
Excalibur 2.0
Een tweede versie van de lamp ligt momenteel op de tekentafel, en wordt voorzien van een betere afwerking en koeling. Versie twee zal slecht 60×30 cm zijn op een 2 mm aluminium plaat, met een acrylplaat daarboven met daarin 3 pc-fans die op koelvinnen van 100x60mm blazen. Alle leds worden apart per kleur in en uit te schakelen. Qua lichtmodules komt er het volgende in:
- 4 stuks 50 W COB groeiled
- 4 stuks 50 W COB blauwe led
- 4 Stuks 50 W COB rode led
- 30 stuks UV leds
- 1 stuk 70 W COB cool white
